3-layer database architecture

Database 개념적 구조

• 1975년 ANSI(American National Standards Institute)에서는 데이터베이스를 개념적으로 이해하기 위해 데이터베이스 구조에 관한 안을 만들었다. 이 안은 데이터베이스를 보는 관점(view)을 세 개의 단계로 분리한 것으로, 3단계 데이터베이스 구조(3-layer database architecture)라고 한다. 3단게 데이터베이스 구조는 데이터베이스의 복잡한 구조를 단순화하여 표현한다.

3-layer database architecture

• 3단계 데이터베이스 구조는 그림[1-1]과 같이 외부 단계, 개념 단계, 내부 단계로 나눈다. 각 단계를 설명하는 데 사용되는 용어'스키마(schema)'는 그리스어에서 유래된 단어로 데이터베이스의 조직이나 구조를 의미한다.

• 외부 단계

  • 일반 사용자나 응용 프로그래머가 접근하는 계층으로 전체 데이터베이스 중에서 하나의 논리적인 부분을 의미한다. 여러 개의 외부 스티마가 있을 수 있다. 외부 스키마는 서브 스키마라고도 하며, 뷰(view)의 개념이다.
  • 대학 데이터베이스를 예로 들면 학생처의 학생 정보, 교무처의 수강 정보 등은 전체 데이터베이스의 일부분으로 각 부서의 사용자들에게만 필요한 각각의 스키마라고 할 수 있다.

• 개념 단계

  • 전체 데이터베이스의 정의를 의미한다. 통합 조직별로 하나만 존재하며 DBA가 관리한다. 즉 하나의 데이터베이스에는 하나의 개념 스키마가 있다. 개념 스키마는 저장 장치에 독립적으로 기술되며, 데이터와 관계, 제약사항, 무결성에 대한 내용이 포함된다.
  • 대학 데이터베이스를 예로 들면 학생 정보, 수강 정보 등이 모두 모인 대학전체 데이터베이스를 뜻한다.

• 내부 단계

  • 물리적 저장 장치에 데이터베이스가 실제로 저장되는 방법의 표현이다. 내부 스키마는 하나이며, 인덱스, 데이터 레코드의 배치 방법, 데이터 압축 등에 관한 사항이 포함된다.
  • 대학 데이터베이스를 예로 들면 대학 전체 데이터베이스가 시제 하드디스크에 저장되는 물리적인 구조를 뜻한다. 여기에는 저장 방법에 대한 구체적인 내용이 포함된다.

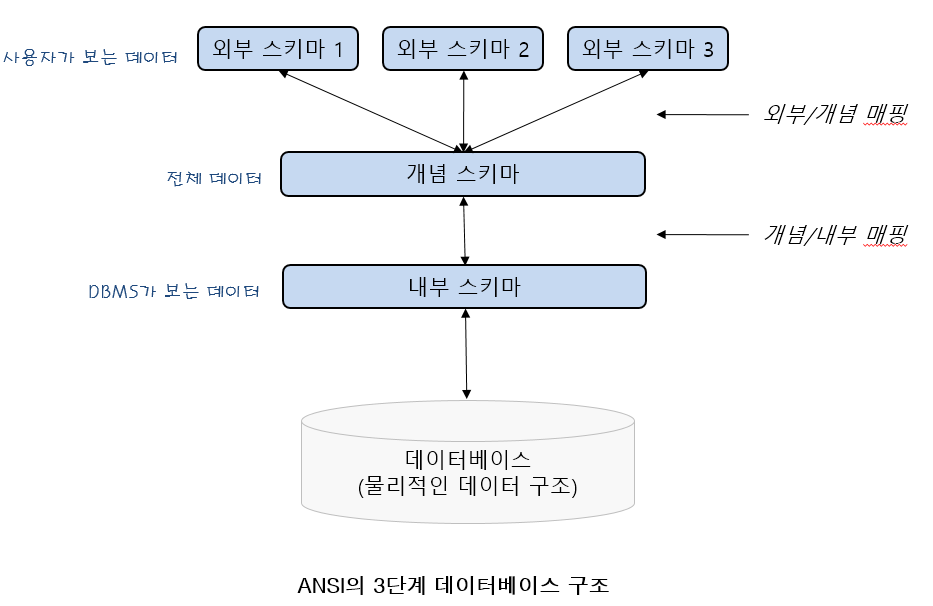

    그림 1-1 ANSI의 3단계 데이터베이스 구조

• DBMS는 매핑(mapping)을 통하여 각 단계 간 대응 관계를 정의한다. 매핑은 개념 스키마의 어느 부분이 외부 스키마가 되는지 또는 개념 스키마가 어떤 물리적인 표현으로 내부스키마가 되는지에 따라 두가지 종류가 있다.

• 외부/개념 매핑

  • 사용자의 외부 스키마와 개념 스키마 간의 매핑(사상)으로 외부 스키마의 데이터가 개념 스키마의 어느 부분에 해당되는지 대응시킨다.

• 개념/내부 매핑

  • 개념 스키마의 데이터가 내부 스키마의 물리적 장치 어디에 어떤 방법으로 저장되는지 대응시킨다.

-------------------------------------------------------------------------------------------------------------

출처 : 오라클로 배우는 데이터베이스 개론과 실습(한빛 아카데미)
